Comment créer un graphique cascade ou waterfall dans Excel
Pour faire un graphique en cascade dans Excel, sélectionne la colonne des postes et celle des montants, puis ouvre l’onglet Insertion et clique sur Insérer un graphique en cascade, en entonnoir, boursier, en surface ou en radar. Choisis Cascade, et Excel dessine une barre par ligne, qui monte pour un montant positif et descend pour un montant négatif. Il reste à régler chaque barre de total sur Définir en tant que total, pour qu’elle parte de zéro au lieu de flotter.
Ce graphique existe depuis Excel 2016, et les versions plus anciennes passent par un histogramme empilé dont on cache une série. Le classeur d’exemple suit un compte de résultat simplifié, du chiffre d’affaires au résultat, et propose les deux méthodes sur les mêmes chiffres.

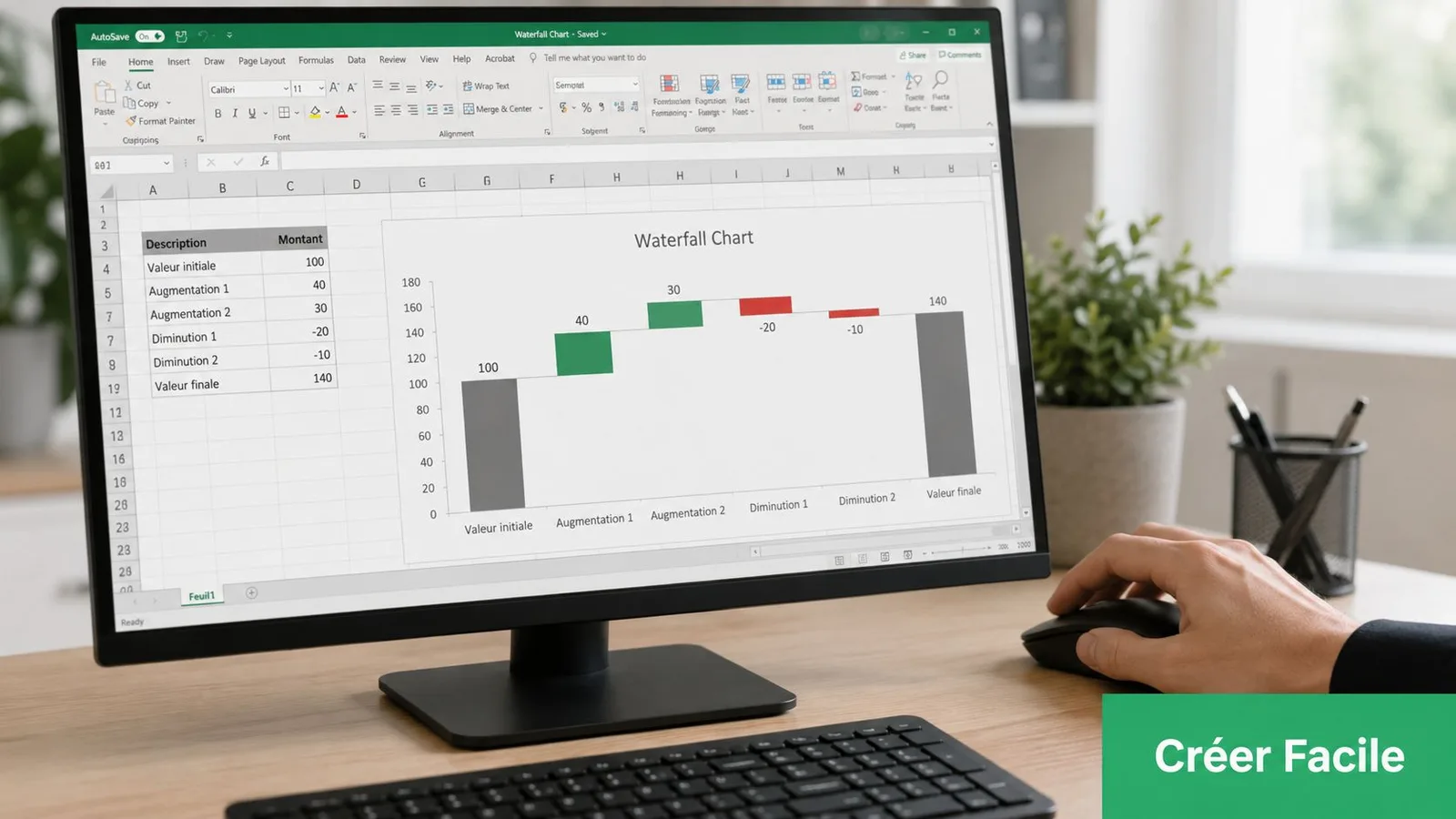

Graphique en cascade
Télécharge le classeur de l’article pour refaire chaque étape sur les mêmes données.
Qu’est-ce qu’un diagramme en cascade
Un diagramme en cascade, qu’on appelle aussi graphique waterfall, montre comment une valeur de départ devient une valeur d’arrivée à travers une suite de hausses et de baisses. Chaque barre intermédiaire flotte et commence là où la précédente s’arrête, tandis que les barres de total partent de l’axe. On voit ainsi d’un coup ce qui a fait monter le résultat et ce qui l’a fait redescendre.
Excel range ces barres en trois catégories, que la légende nomme Hausse, Baisse et Total, chacune avec sa couleur. Le graphique sert surtout en gestion, pour passer du chiffre d’affaires au résultat, d’un budget au réalisé, ou d’une trésorerie d’ouverture à celle de clôture. La fiche du lexique sur le graphique en cascade le compare à l’histogramme classique.

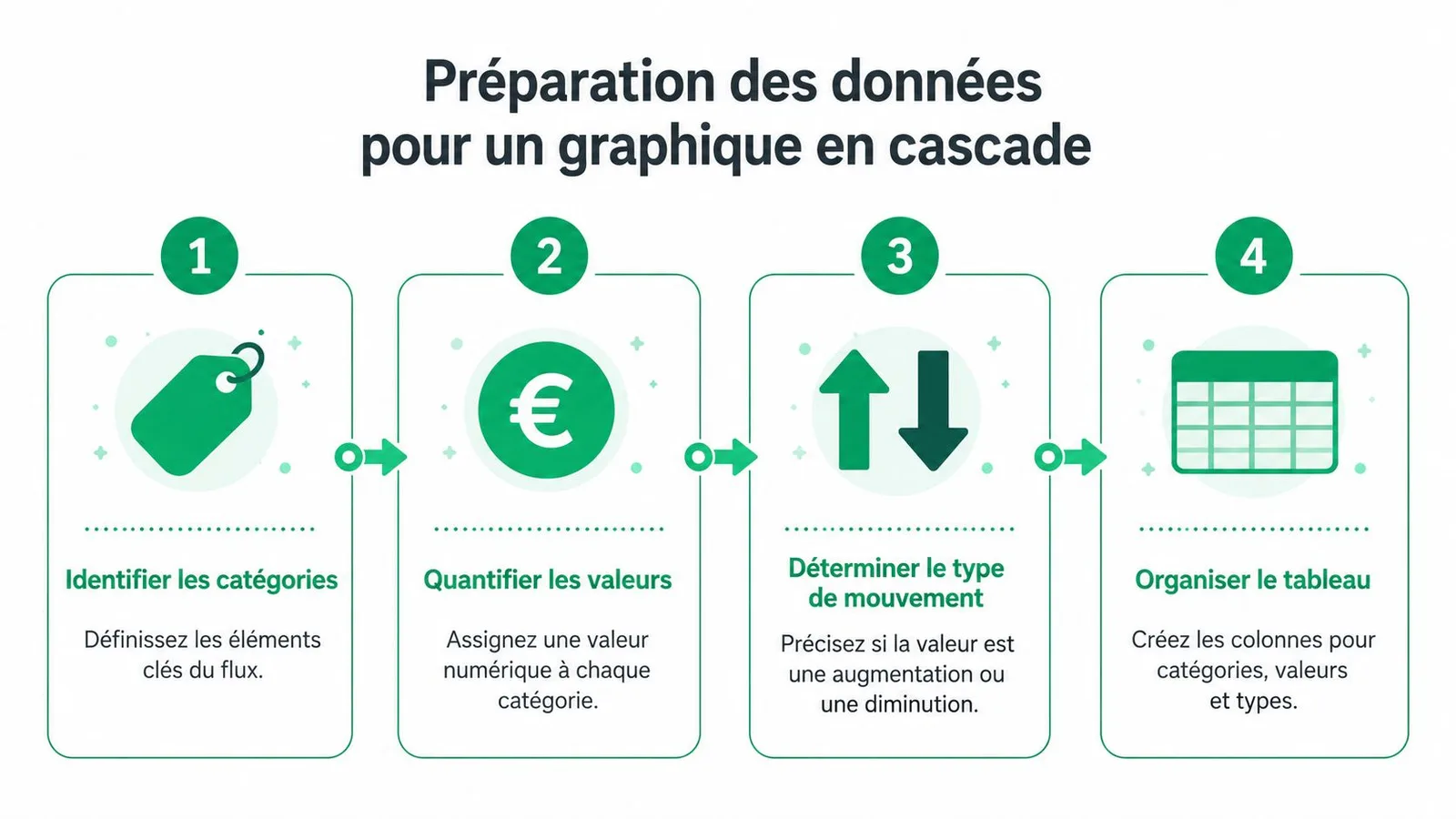

Préparer le tableau des postes et des montants
Le graphique en cascade se construit sur deux colonnes, les postes d’un côté et les montants de l’autre, dans l’ordre où les barres doivent se suivre. Un montant positif devient une hausse et un montant négatif une baisse, donc les charges s’écrivent avec leur signe moins. Les lignes de total, comme la marge brute ou le résultat, portent leur propre valeur.
Onglet « Cascade », du chiffre d’affaires au résultat
| A | B | |
|---|---|---|
| 1 | Poste | Montant (k€) |
| 2 | Chiffre d’affaires | 480 |
| 3 | Achats | -190 |
| 4 | Marge brute | 290 |
| 5 | Salaires | -120 |
| 6 | Loyer | -36 |
| 7 | Subvention | 18 |
| 8 | Autres charges | -24 |
| 9 | Résultat | 128 |
Dans l’onglet « Cascade », le chiffre d’affaires de 480 milliers d’euros perd 190 d’achats et laisse une marge brute de 290. Les salaires, le loyer et les autres charges font ensuite redescendre ce montant, la subvention le remonte de 18, et le résultat finit à 128. Les deux cellules jaunes serviront plus loin, quand il faudra que les totaux suivent les montants.
Insérer le graphique Cascade depuis l’onglet Insertion
Le graphique Cascade se trouve dans un menu qui regroupe aussi l’entonnoir, les graphiques boursiers, la surface et le radar. Il s’insère en trois gestes, une fois le tableau sélectionné avec ses en-têtes.
- 01Sélectionne la plage
A1:B9de l’onglet « Cascade », en-têtes compris. - 02Ouvre l’onglet Insertion, puis clique sur Insérer un graphique en cascade, en entonnoir, boursier, en surface ou en radar, dans le groupe Graphiques.
- 03Choisis Cascade, la première vignette du menu.
Excel pose aussitôt le graphique sur la feuille, avec une barre par poste, le montant affiché à côté de chacune et la légende en haut. Le titre provisoire « Titre du graphique » se remplace par le tien, comme sur tout graphique, et l’article pour faire un graphique sur Excel détaille cette mise en forme.
À ce stade, le graphique se trompe pourtant sur un compte de résultat. Excel traite la marge brute comme une hausse de 290 posée sur les 290 qui restent après les achats, si bien que sa barre monte jusqu’à 580 et que l’axe grimpe à 700. Le résultat flotte de la même façon entre 418 et 546, au lieu de partir de zéro.
Définir les totaux d’un graphique cascade Excel
Une barre de total part de l’axe et montre sa propre valeur, au lieu de s’ajouter au cumul des barres précédentes. Excel ne devine pas quelles lignes sont des totaux, et le réglage se pose barre par barre, ici sur le chiffre d’affaires, la marge brute et le résultat.
Régler une barre sur Définir en tant que total
- 01Clique sur une barre du graphique, ce qui sélectionne toute la série, puis clique une seconde fois sur la barre du résultat pour la sélectionner seule.
- 02Fais un clic droit sur cette barre et choisis Définir en tant que total.
- 03Refais les mêmes gestes sur la barre de la marge brute, puis sur celle du chiffre d’affaires.
Les trois barres prennent la couleur des totaux et partent de zéro, pour monter à 480, 290 puis 128. L’axe redescend à 600, et chaque baisse se lit entre deux niveaux, comme les achats qui font passer le chiffre d’affaires de 480 à 290. Le chiffre d’affaires partait déjà de zéro avant le réglage, puisqu’il ouvre la série, mais il portait la couleur des hausses.
Garder un total juste quand un montant change
Le graphique ne calcule pas ses totaux, car il dessine la valeur écrite dans la cellule. Passe la subvention de 18 à 30 dans l’onglet « Cascade », et la barre du résultat reste à 128 quand le cumul des postes arrive à 140. Le réglage Définir en tant que total, lui, reste posé sur les trois barres après la modification.
Les totaux gagnent donc à s’écrire en formule, pour suivre les montants qu’ils résument. C’est le rôle des deux cellules jaunes de l’onglet, qui portent pour l’instant la marge brute et le résultat en valeurs.
- 01Écris
=B2+B3dans la cellule jauneB4, à la place de 290. - 02Écris la formule suivante dans la cellule jaune
B9, à la place de 128.
=SOMME(B4:B8)Additionne la marge brute et les postes qui la suivent, de B4 à B8.
Les deux cellules affichent toujours 290 et 128, mais le résultat passe à 140 dès que la subvention monte à 30, et sa barre suit dans le graphique. La fonction SOMME part de la marge brute pour ne pas compter deux fois le chiffre d’affaires et les achats.
Changer les couleurs du graphique en cascade
Les couleurs se règlent d’un coup pour toute une catégorie, parce qu’une entrée de la légende regroupe toutes les barres de cette catégorie. Un nouveau remplissage posé sur l’entrée Baisse repeint ainsi d’un coup les quatre baisses du compte de résultat, des achats aux autres charges.
- 01Clique sur la légende, puis une seconde fois sur l’entrée Baisse pour la sélectionner seule.
- 02Ouvre l’onglet Mise en forme, qui apparaît quand le graphique est sélectionné, puis choisis une couleur dans le menu Remplissage.
Les hausses et les totaux se recolorent de la même façon, par leur propre entrée de légende. Garde trois couleurs bien distinctes, sans quoi le lecteur ne sépare plus les barres qui montent de celles qui marquent un total.
Faire une cascade en barres empilées sur les anciennes versions
Avant Excel 2016, le graphique Cascade n’existe pas, et la méthode habituelle détourne un histogramme empilé. Chaque barre y empile une base invisible, qui la soulève à la bonne hauteur, et un segment visible pour la hausse, la baisse ou le total. La méthode marche aussi dans les versions récentes, et l’onglet « Barres empilées » du classeur la reprend sur les mêmes chiffres, avec une colonne Type qui signale les lignes de total.
Calculer la base invisible et les segments
Cinq colonnes de calcul suffisent, de D à H, et leurs cellules jaunes attendent les formules de la ligne 2. La colonne Niveau suit le cumul après chaque poste, et elle repart du montant saisi sur les lignes de total.
- 01Écris dans les cellules jaunes de la ligne 2 les cinq formules qui suivent, de Niveau en
D2à Total enH2. - 02Sélectionne
D2:H2, puis tire la poignée de recopie jusqu’à la ligne 9.
=SI(C2="Total";B2;D1+B2)Niveau, en D2, le cumul atteint après le poste de la ligne.
La base prend le plus petit des deux niveaux qui encadrent une variation, celui d’avant et celui d’après, grâce à MIN, de sorte que le segment visible tient exactement entre les deux. Elle vaut zéro sur les lignes de total, qui partent de l’axe.
=SI(C2="Total";0;MIN(D1;D2))Base, en E2, la hauteur invisible sous le segment.
Les trois dernières colonnes séparent la hausse, la baisse et le total, pour que chacun garde sa couleur dans le graphique. MAX ramène à zéro le montant qui ne va pas dans le bon sens, et le signe moins de la colonne Baisse rend positive une charge, puisqu’un segment empilé se mesure en hauteur.
=SI(C2="Total";0;MAX(B2;0))Hausse, en F2, le montant quand il est positif.
=SI(C2="Total";0;MAX(-B2;0))Baisse, en G2, la charge sans son signe moins.
=SI(C2="Total";B2;0)Total, en H2, le montant des seules lignes de total.
Une fois recopiées, les formules donnent une base de 290 sous les achats, qui forment une baisse de 190, et une base de 134 sous la subvention, qui monte de 18. Les trois totaux, 480, 290 et 128, n’ont aucune base, et la fonction SI les repère par le mot Total de la colonne C.
Onglet « Barres empilées », une fois les formules recopiées
| A | B | C | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|
| 1 | Poste | Montant (k€) | Type | Niveau | Base | Hausse | Baisse | Total |
| 2 | Chiffre d’affaires | 480 | Total | 480 | 0 | 0 | 0 | 480 |
| 3 | Achats | -190 | Variation | 290 | 290 | 0 | 190 | 0 |
| 4 | Marge brute | 290 | Total | 290 | 0 | 0 | 0 | 290 |
| 5 | Salaires | -120 | Variation | 170 | 170 | 0 | 120 | 0 |
| 6 | Loyer | -36 | Variation | 134 | 134 | 0 | 36 | 0 |
| 7 | Subvention | 18 | Variation | 152 | 134 | 18 | 0 | 0 |
| 8 | Autres charges | -24 | Variation | 128 | 128 | 0 | 24 | 0 |
| 9 | Résultat | 128 | Total | 128 | 0 | 0 | 0 | 128 |
Insérer l’histogramme empilé
Le graphique ne prend que la colonne des postes et les quatre colonnes de segments, et le montant, le type et le niveau restent hors de la sélection. La touche Ctrl permet d’ajouter la seconde plage à la première.
- 01Sélectionne
A1:A9, puis maintiens Ctrl enfoncée et sélectionneE1:H9. - 02Ouvre l’onglet Insertion, clique sur Insérer un histogramme ou un graphique à barres et choisis Histogramme empilé.
Excel empile quatre séries dans l’ordre des colonnes, Base, Hausse, Baisse puis Total, et la base apparaît encore comme une barre pleine sous chaque variation. L’article sur le graphique en barre dans Excel détaille les réglages propres aux barres empilées.
Rendre la série Base invisible
- 01Fais un clic droit sur une barre de la série Base, puis choisis Mettre en forme une série de données.
- 02Dans le volet qui s’ouvre, choisis Aucun remplissage sous Remplissage, puis Aucun trait sous Bordure.
- 03Clique sur la légende, puis une seconde fois sur l’entrée Base, et appuie sur Suppr.
Les segments flottent alors à la bonne hauteur, et le graphique reprend le dessin de la cascade native, avec une couleur pour les hausses, une pour les baisses et une pour les totaux. La série Base reste dans le graphique après le retrait de son entrée de légende, et c’est elle qui continue de soulever les segments.
La méthode a pourtant une limite que la cascade native ignore. Dès que le cumul passe sous zéro, la base devient négative et Excel l’empile sous l’axe, séparée des segments positifs, qui repartent alors de zéro. Le graphique Cascade descend au contraire sous l’axe sans aucun réglage, ce qui le rend préférable dès que la version d’Excel le propose.
Les graphiques Excel pour débutant (PDF)
Choisis le bon graphique et construis-le proprement avec le guide en PDF, qui se termine par un exercice corrigé. Il est gratuit !
Questions fréquentes
Le type Cascade est arrivé avec Excel 2016, et les versions 2013 et 2010 ne le proposent pas. La méthode des barres empilées donne sur ces versions le même dessin, tant que le cumul reste au-dessus de zéro.
Le graphique Cascade ne suit qu’une série, celle de la première colonne de montants. Sur un tableau qui place un budget et un réalisé côte à côte, il garde le budget et laisse l’autre colonne de côté, et la comparaison demande donc un graphique par colonne.
Le graphique en cascade descend sous l’axe, et les barres suivantes repartent de ce niveau négatif sans aucun réglage. Une trésorerie de 50 qui encaisse 30 puis paie 110 aux fournisseurs tombe ainsi à -30, avant qu’un prêt ne la fasse remonter au-dessus de zéro. Seule la méthode des barres empilées se dérègle dans ce cas.
L’histogramme empilé superpose plusieurs séries sur chaque barre pour montrer de quoi se compose un total, alors que la cascade enchaîne les barres et suit la formation de ce total d’un poste à l’autre. La cascade des anciennes versions n’est d’ailleurs qu’un histogramme empilé dont une série est cachée.
